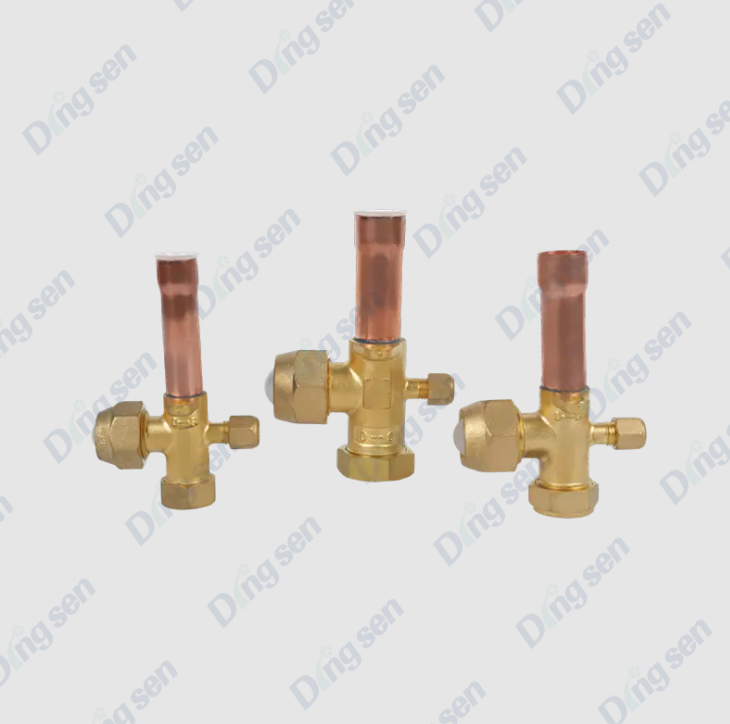

Mi az a légkondicionáló háromutas szelep?

An légkondicionáló háromutas szelep , más néven háromutas irányváltó szelep vagy háromutas elosztószelep, a légkondicionáló rendszerek kulcsfontosságú vezérlőeleme. A hűtőközeg vagy a hűtött/meleg víz áramlási irányának megváltoztatására szolgál a csövekben, megvalósítva a rendszer hűtési, fűtési vagy hűtött/melegvíz elosztási funkcióit.

A háromutas szelep általában egy szeleptestből, egy szelepmagból és egy működtetőből áll. A folyadék útja alapján egyenes átmenő típusra és arányos eloszlás típusra osztható. A modern központi légkondicionálásban, fan coil egységekben és padlófűtési rendszerekben a háromutas szelepeket gyakran használják elektromos működtetőkkel vagy termosztátokkal együtt az automatikus szabályozás és az energiatakarékos menedzsment elérése érdekében.

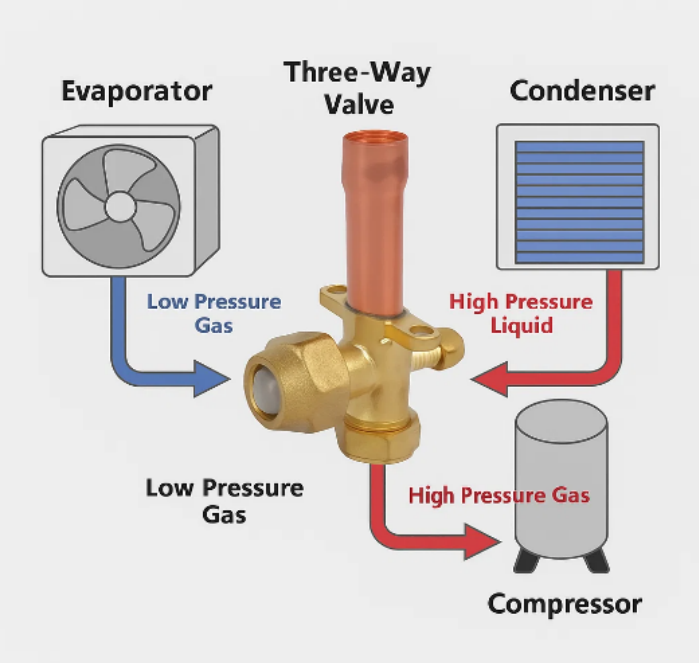

Mi a működési elve egy légkondicionáló háromutas szelep ?

An légkondicionáló háromutas szelep , más néven háromutas elosztó szelep vagy háromutas irányváltó szelep, főként a hűtőközeg vagy a hűtött/meleg víz áramlási irányának szabályozására szolgál légkondicionáló rendszerben, megvalósítva a hűtési és fűtési funkciók közötti váltást vagy a hűtött/meleg víz elosztását. Működési elve főként a szelepmag mozgásán alapul a szeleptesten belül a folyadék útjának megváltoztatása érdekében.

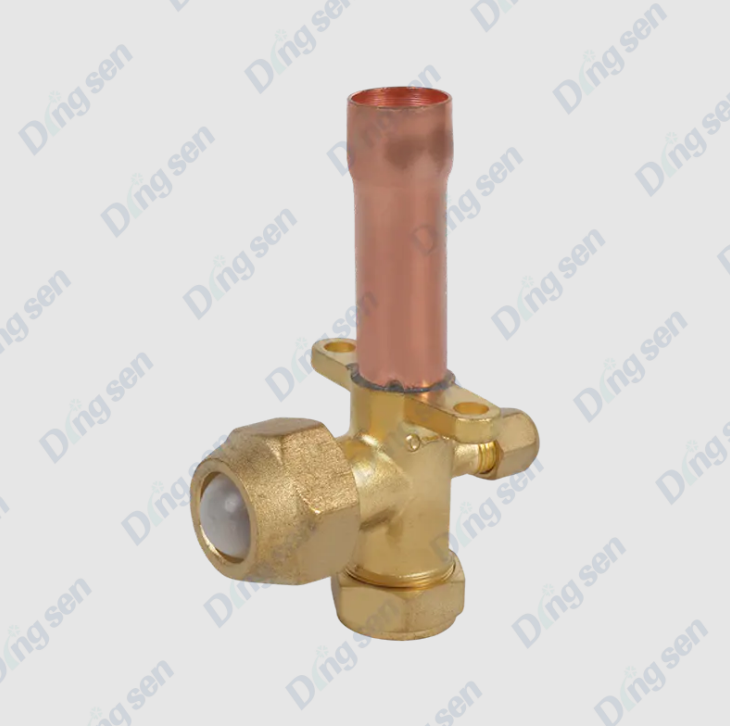

1. Szerkezeti összetétel

A háromutas szelep főként a következő részekből áll:

• Szeleptest: Általában rézből, sárgarézből vagy rozsdamentes acélból készül, három csatlakozónyílással: egy bemenettel (általában a rendszer bemenete) és két kimenettel (amelyek különböző áramkörökhöz vagy berendezésekhez vezetnek).


• Szelepmag: A szeleptesten belüli mozgó rész, amely foroghat vagy csúszhat, és a folyadék áramlási irányának megváltoztatására szolgál.


• Működtetőszerkezet: Tartalmaz egy kézi működtető kart vagy egy elektromos/pneumatikus működtetőt, amely a szelepmag mozgásának meghajtására szolgál az áramlási irányváltás eléréséhez.


• Tömítések: például gumigyűrűk vagy politetrafluoretilén (PTFE) tömítések, amelyek biztosítják, hogy a szelep működés közben ne szivárogjon.



2. Üzemmódok

A háromutas szelepek szabályozási módjuk alapján kézi és elektromos típusokra oszthatók, a működési elvek kis eltéréseivel:

(1) Kézi háromutas szelep

A fogantyú elforgatásával a szelepmag helyzete megváltozik, lehetővé téve, hogy a bemeneti csőben lévő folyadék a két kimenet egyikébe áramoljon, vagy arányosan eloszlik.

A szelepmag jellemzően két alapvető szerkezettel rendelkezik:

• L-típusú szelepmag: Egyetlen kimenetre kapcsolja a folyadékot, így "be/ki" vagy kapcsolási funkciót ér el.


• T-típusú szelepmag: Lehetővé teszi egyidejű áramlást mindkét kimeneten keresztül, az áramlást meghatározott arány szerint elosztva.



(2) Elektromos háromutas szelep

A szelepmagot egy elektromos működtető hajtja, és képes fogadni a hőmérséklet-szabályozó jeleket vagy a vezérlőparancsokat az automatikus beállítás eléréséhez.

Az aktuátor elforgatja a szelepmagot, megváltoztatva a folyadék áramlási irányát vagy az elosztási arányt.

Hőmérséklet-szabályozó rendszerrel összekapcsolható a terhelésszabályozás vagy az energiatakarékos szabályozás elérése érdekében.

3. Folyadékelosztási elv

Egyenes átkapcsolás (L-típusú szelepmag): Ha a szelepmag egy bizonyos szögben elfordul, a folyadék csak a bemenettől a kijelölt kimenetig áramolhat, a másik kimenet pedig zárva van.

Arányos elosztás (T-típusú szelepmag): A szelepmag elfordulási szöge szabályozza a két kimenet nyílásméretét, ezáltal a meleg és a hideg víz arányos elosztását biztosítva a rendszer stabil működése érdekében.

A szelepmag helyzetét általában termosztát, vezérlő vagy kézi beállítás határozza meg, ami lehetővé teszi a pontos áramlásszabályozást a kényelmes hőmérsékletszabályozás és az energiamegtakarítás érdekében.

4. Működési diagram

Amikor a rendszernek fűtésre van szüksége, a szelepmag elfordul, hogy kinyitja az A kimenetet és lezárja a B kimenetet, lehetővé téve a meleg víz vagy a forró hűtőközeg áramlását a fűtőberendezéshez.

Ha a rendszernek hűtésre van szüksége, a szelepmag elfordul, hogy kinyitja a B kimenetet és elzárja az A kimenetet, lehetővé téve a hideg víz vagy hideg hűtőközeg áramlását a hűtőberendezéshez.

Egyes arányos elosztási alkalmazásokban a szelepmag részben kinyithatja az A és B kimenetet, hogy elérje a hideg és meleg víz keverését vagy áramláselosztását.

5. Jellemzők és előnyök

Rugalmas szabályozás: Az áramlás iránya manuálisan vagy automatikusan állítható a különböző terhelési követelményekhez.

Energiahatékonyság: A precíz áramlásszabályozás az arányos elosztáson keresztül csökkenti az energiapazarlást.

Könnyű telepítés: Kompakt szerkezet, közvetlenül csatlakoztatható a légkondicionáló rendszer csövéhez.

Rendszervédelem: Megakadályozza a visszaáramlást és a rendszer becsapódását, biztosítva a berendezés stabil működését.

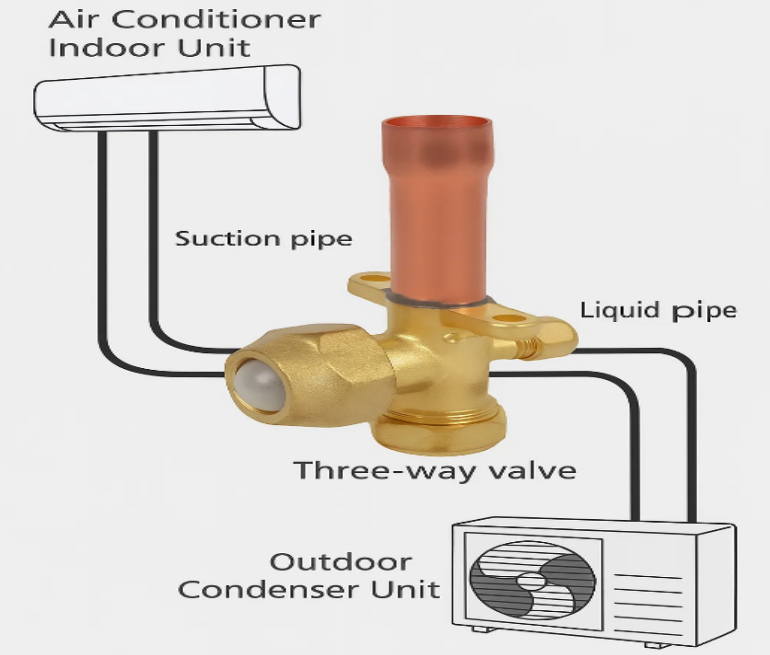

Milyen típusúak a légkondicionáló rendszerek légkondicionáló háromutas szeleps általában használják?

A klímaberendezés háromutas szelepeit széles körben használják a modern klímarendszerekben, elsősorban a hűtőközeg vagy a hűtött/meleg víz áramlási irányának szabályozására, a hűtés/fűtés kapcsolás, az áramlás elosztása és a rendszerterhelés szabályozása érdekében. Alkalmazási jellemzőik a rendszer típusától függően kissé eltérnek.

1. Központi légkondicionáló rendszerek

Alkalmazási forgatókönyvek: Víz- vagy légkondicionáló rendszerek nagy kereskedelmi épületekben, irodaházakban, szállodákban, bevásárlóközpontokban stb.

Funkciók:

• Szabályozza a hűtött/meleg víz áramlását a különböző végberendezésekhez (például fan coil egységek vagy légkezelő egységek).


• Átkapcsolja a víz vagy a hűtőközeg áramlását a hűtés/fűtés üzemmód váltása közben.


• Termosztátokkal vagy épületfelügyeleti rendszerekkel (BMS) együtt működik az automatikus szabályozás és az energiatakarékos működés érdekében.



Előnyök: Központilag vezérelhet több végberendezést, biztosítva a rendszer stabilitását és kényelmét.

2. Fan Coil Unit (FCU) terminálrendszer

Alkalmazási forgatókönyvek: Irodák, konferenciatermek, kórházi osztályok, szállodai szobák stb.

Funkció:

• Szabályozza a hideg vagy meleg víz áramlását a fan coil egységbe a beltéri hőmérséklet szabályozása érdekében.
• Egy elektromos működtetővel a szobahőmérséklet-szabályozó jelek alapján automatikusan elosztja a vízáramot.



Előnyök: Lehetővé teszi a hőmérséklet független beállítását minden helyiségben vagy területen, javítva a kényelmet és az energiahatékonyságot.

3. Padlófűtési rendszer (sugárzó padlófűtés)

Alkalmazási forgatókönyvek: Lakóépületek, villák, középületek és más helyek vízbázisú padlófűtéssel.

Funkció:

• Elosztja a meleg vizet a padlófűtési csövekhez a különböző zónákban a zónás fűtés elérése érdekében.
• Termosztáttal kombinálva lehetővé teszi az automatikus beltéri hőmérséklet szabályozást.



Előnyök: Kényelmes szobahőmérséklet szabályozást ér el a melegvíz precíz áramlási elosztásával, miközben energiát takarít meg.

4. Multi-split légkondicionáló rendszer (VRF/VRV)

Alkalmazási forgatókönyvek: Közepes és nagy méretű kereskedelmi komplexumok, irodaházak és egyéb olyan helyek, ahol multi-split klímarendszerre van szükség.

Funkció:

• Szabályozza a hűtőközeg áramlását a beltéri egységhez vagy a hővisszanyerő egységhez a hűtési és fűtési módok közötti váltáskor.
• Együttműködik a rendszervezérlővel, hogy független hőmérséklet-szabályozást és energiatakarékos kezelést érjen el több zónában.



Előnyök: Biztosítja a multi-split rendszerek hatékony működését és javítja a beltéri komfortérzetet.

5. Hőszivattyús rendszer

Alkalmazási forgatókönyvek: lakossági vagy kereskedelmi levegő-/föld-hőszivattyús rendszerek.

Funkció:

• Megvalósítja a fűtési és hűtési módok közötti váltást, megváltoztatva a hűtőközeg vagy a víz áramlási irányát.
• Automatikus vezérlőrendszerekkel működik az energiahatékonyság javítása érdekében.



Előnyök: Hűtési és fűtési keringtetés, valamint energiatakarékos szabályozás érhető el a háromutas szelepkapcsolással.

Mi a különbség az elektromos háromutas szelep és a kézi háromutas szelep között?

A légkondicionáló háromutas szelepei szabályozási módjuk alapján kézi háromutas szelepekre és elektromos háromutas szelepekre oszthatók. Jelentősen különböznek egymástól a működésben, az alkalmazási forgatókönyvekben és a rendszer teljesítményében.

1. A kézi háromutas szelep jellemzői

Egyszerű felépítés: Általában egy szeleptestből és egy fogantyúból áll, elektromos alkatrészek nélkül.

Rugalmas működés: Alkalmas kis rendszerekhez vagy olyan helyzetekhez, ahol nincs szükség gyakori váltásra.

Alacsony költségű és egyszerű karbantartás: Nem igényel tápellátást vagy vezérlőjelet, ami nagy megbízhatóságot eredményez.

Korlátozások: Nem érhető el távirányító vagy automatikus beállítás; a beállítási pontosságot emberi beavatkozás befolyásolja.

2. Az elektromos háromutas szelep jellemzői

Automatizált vezérlés: Elektromos működtetővel hajtva képes jeleket fogadni a termosztáttól vagy a rendszervezérléstől.

Nagy pontosságú beállítás: 0-100% arányos áramláseloszlás érhető el, alkalmazkodva a terhelés változásaihoz.

Energiatakarékosság és nagy hatékonyság: Intelligens vezérlőrendszerrel kombinálva a tényleges igényeknek megfelelően beállíthatja a vízáramlást vagy a hűtőközeg áramlási irányát, csökkentve az energiafogyasztást.

Telepítés és karbantartás: Tápellátást és rendszeres működtetőelem-ellenőrzést igényel; karbantartása bonyolultabb, mint a kézi szelepek.

Széleskörű alkalmazások: Alkalmas központi légkondicionáló rendszerekhez, fan coil egységekhez, multi-split rendszerekhez, padlófűtési rendszerekhez és egyéb automatikus beállítást igénylő forgatókönyvekhez.

Milyen paramétereket kell figyelembe venni a háromutas szelep kiválasztásakor?

1. Szelep névleges átmérője: A szelep névleges átmérője a legalapvetőbb paraméter a háromutas szelep kiválasztásánál, mivel ez határozza meg a szelep és a csővezeték illeszkedését. A túl kicsi átmérő túlzott áramlási ellenállást eredményez, ami befolyásolja a rendszer nyomását és a végberendezések vízellátását vagy hűtési kapacitását; a túl nagy átmérő növeli a költségeket és a helyfoglalást, és pontatlan áramlásszabályozáshoz vezethet. Általában a megfelelő szelep névleges átmérőjét a rendszer tervezett áramlási sebessége és a csőátmérő alapján kell kiválasztani a rendszer zavartalan működése érdekében.

2. Áramlási jellemzők és Cv-érték: A háromutas szelep áramlási kapacitását általában a Cv értékével fejezik ki, amely az egységnyi nyomásonkénti áramlási sebesség. A Cv érték megfelelő megválasztása biztosítja, hogy a szelepnyílás illeszkedjen a rendszer áramlási sebességéhez, így precíz szabályozás érhető el. Az arányos szabályozószelepek (például a T-típusú szelepek) esetében az áramlási görbének a lehető legstabilabbnak kell lennie, hogy biztosítsa a hideg és meleg víz vagy hűtőközeg egyenletes eloszlását, elkerülve a hőmérséklet-ingadozásokat vagy a rendszer instabilitását.

3. Szelep anyaga: A szelep anyaga közvetlenül befolyásolja annak korrózióállóságát, nyomásállóságát és élettartamát. A szelepház általános anyagai közé tartozik a réz, sárgaréz, rozsdamentes acél és műanyagok (például PVC vagy PP). A réz- vagy sárgaréz szelepeket általában vízrendszerekben használják, míg a rozsdamentes acél szelepek olyan rendszerekhez alkalmasak, amelyek magas korrózióállósági követelményekkel vagy vegyi közeggel rendelkeznek. A műanyag szelepek alacsony hőmérsékletű vagy kis vízrendszerekhez alkalmasak. Az anyag kiválasztását a hordozótípus, a hőmérséklet és a rendszerkövetelmények ésszerű egyezésén kell alapulnia.

4. Nyomásérték: A háromutas szelep nyomásértéke arra a maximális üzemi nyomásra vonatkozik, amelyet a szelep képes ellenállni. Kiválasztáskor ügyeljen arra, hogy a szelep névleges nyomása magasabb legyen, mint a rendszer maximális üzemi nyomása, hogy elkerülje a szivárgást vagy sérülést. A nagynyomású hűtőrendszerekben vagy az ipari klímaberendezésekben a hosszú távú biztonságos működés érdekében nagynyomású névleges szelepeket kell választani.

5. Ellenőrzési módszer: A háromutas szelepek manuálisan vagy elektromosan vezérelhetők. A kézi szelepek alkalmasak kis rendszerekhez vagy olyan helyzetekhez, ahol nincs szükség gyakori beállításra; egyszerűen kezelhetők és alacsonyak a költségek. A működtetővel meghajtott elektromos szelepek távvezérlést és automatizált beállítást tesznek lehetővé. Alkalmasak központi légkondicionáláshoz, fan coil egységekhez, multi-split rendszerekhez és padlófűtési rendszerekhez, és termosztátokkal vagy épületfelügyeleti rendszerekkel is használhatók a rendszer kényelmének és energiahatékonyságának javítására.

Óvintézkedések a háromutas szelepek beszereléséhez

1. Erősítse meg a szelep típusát és műszaki adatait: Beszerelés előtt gondosan ellenőrizze, hogy a háromutas szelep modellje, átmérője, szelepmag típusa, anyaga és szabályozási módja megfelel-e a rendszer tervezési követelményeinek. A nem megfelelő modellek vagy átmérők elégtelen áramlást, megnövekedett rendszernyomásveszteséget vagy a kívánt áramlási irány elérésének elmulasztását eredményezhetik.

2. Visszacsapó szelep integritása: Beszerelés előtt ellenőrizze a szelepet, hogy nincsenek-e karcolások, repedések, sérült tömítések vagy a szelepmag szállítás közbeni elakadása. Azonnal cserélje ki vagy javítsa ki a rendellenességeket, hogy elkerülje a szivárgást vagy a rendszer működése közbeni hibás működést.

3. Tartsa tisztán a csővezetékeket: Üzembe helyezés előtt tisztítsa meg a csöveket a hegesztési salaktól, szennyeződésektől, olajtól stb., nehogy idegen tárgyak kerüljenek a szelepbe, és ne okozzák a szelepmag elakadását vagy rossz tömítést. Hideg- vagy melegvizes rendszereknél a csöveket a szelep beszerelése előtt meg kell tisztítani.

4. Beépítési irány és áramlási irány jelölései: A háromutas szelepeken általában egyértelmű áramlási irányjelzések vannak (nyilak vagy "A/B" kimeneti jelölések). A szerelés során a szelepet a tervezett áramlási iránynak megfelelően helyesen kell felszerelni. A helytelen beszerelési irány a szelepek meghibásodását okozhatja, nem megfelelően kapcsolják vagy osztják el az áramlást, és még a szelepmagot és a tömítéseket is károsíthatják.

5. Gondoskodjon a szelep koaxialitásáról a csővezetékkel: A beszerelés során ügyeljen arra, hogy a szelep tengelye egy vonalban legyen a csővezetékkel, hogy elkerülje a szeleptest egyenetlen igénybevételét. A helytelen beállítás vagy a kényszerített csatlakozás károsíthatja a szeleptömítéseket, a szelepmag elakadását vagy szivárgást okozhat a felületen.

6. Interfész tömítése és meghúzása: Menetes felületek: Használjon tömítőszalagot vagy tömítőanyagot, hogy elkerülje a túlfeszítést és a szeleptest deformálódását. Karimás interfészek: A csavarokat egyenletesen húzza meg a feszültségkoncentráció és a szivárgás elkerülése érdekében. Hegesztett felületek: Ügyeljen a hegesztési hőmérsékletre és helyre, hogy megakadályozza a hegesztési salak bejutását a szelepbe.

7. Kerülje a közvetlen stresszt vagy rezgést: A beszerelés után kerülje a csővezeték feszültségének vagy rezgésének közvetlen hatását a szeleptestre. Használjon támasztékokat vagy csővezeték rögzítőket a feszültség csökkentése és a szelep élettartamának meghosszabbítása érdekében.

8. Elektromos háromutas szelepek elektromos csatlakozásai: Elektromos háromutas szelepeknél a vezetékeket helyesen kell csatlakoztatni a használati utasítás szerint, biztosítva a jó vezérlőjelet, a tápfeszültséget és a földelést. A beszerelés után ellenőrizze a működtető szerkezet megfelelő működését, elkerülve a vezetékezési hibákat, amelyek megakadályozhatják a szelep automatikus beállítását.

9. Telepítési hely és karbantartási hely: A háromutas szelepet olyan helyre kell felszerelni, amely megkönnyíti a működést, az ellenőrzést és a karbantartást. Győződjön meg arról, hogy a szelepszár vagy a szelepmozgató szabadon tud működni, és hagyjon elegendő helyet a jövőbeni karbantartáshoz vagy cseréhez.

10. A rendszer üzembe helyezése a telepítés után: A beszerelés után végezzen kézi vagy elektromos próbaüzemet a szelepen annak kapcsolási, áramláselosztási és tömítési teljesítményének ellenőrzésére. Ha bármilyen rendellenességet észlel, azonnal állítsa be vagy cserélje ki a szelepet, hogy biztosítsa a biztonságos és stabil működést a rendszer indítása után.

A légkondicionáló háromutas szelep a légkondicionáló rendszerek kulcsfontosságú vezérlőeleme, elsősorban a hűtőközeg vagy a hűtött/meleg víz áramlásának szabályozására, a hűtés és fűtés közötti váltás elérésére, valamint a hűtött/meleg víz elosztására. Megváltoztatja a folyadék útját a szelepmag mozgásán keresztül, és manuálisan vagy automatikusan működtethető elektromos működtetővel. A háromutas szelepeket széles körben használják központi légkondicionálásban, fan coil egységekben, padlófűtésben, multi-split rendszerekben és hőszivattyús rendszerekben, javítva a rendszer kényelmét, az energiahatékonyságot és a működési stabilitást. A háromutas szelep hosszú távú megbízható működésének biztosításához elengedhetetlen a megfelelő kiválasztás, a helyes telepítés és a rendszeres karbantartás.
