Mi az a gyorscsatlakozó az autók légkondicionálójához?

A gyvagyscsatlakozó autóklímához az a speciális kapcsolókészülék amely gyors, szerszám- és szivárgásmentes összeköttetést tesz lehetővé a jármű légkondicionáló hűtőközeg-vezetékei és a külső szervizberendezések, például elosztó-mérőkészletek, hűtőközeg-visszanyerő gépek, vákuumszivattyúk és töltőállomások között. Ahelyett, hogy csavarkulcsot és többszörös elfordítást igénylő menetes szerelvényeket használnánk, a gyorscsatlakozó egyetlen gombnyomással és kattintással bepattan a szervizportba, azonnali lezárás és ugyanolyan gyors kioldás amikor a kart vagy a nyakörvet működtetik. Ezek a csatlakozók minden professzionális autóipari klímaszerviz eszközkészlet nélkülözhetetlen elemei, lehetővé téve a hatékony hűtőközeg-feltöltést, a rendszer nyomásának tesztelését, a szivárgás észlelését és a hűtőközeg visszanyerését a hűtőközeg kilépésének vagy a nedvességszennyeződés veszélye nélkül.

Miért használnak gyorscsatlakozókat az autók légkondicionáló rendszereiben?

Az autóipari klímaberendezések zárt, nyomás alatti áramkörökként működnek. A szervizberendezések bármilyen csatlakoztatása vagy leválasztása a hűtőközeg elvesztésének, a levegő behatolásának és a nedvesség szennyeződésének kockázatát hordozza magában – mindez csökkenti a rendszer teljesítményét vagy károsítja a kompresszort. A gyorscsatlakozók közvetlenül kezelik ezt a kihívást azáltal, hogy olyan belső szelepmechanizmusokat építenek be, amelyek a csatlakozás mindkét oldalát tömítetten tartják, amíg a tengelykapcsoló teljesen be nem kapcsolódik.

A gyakorlati előnyök a régebbi menetes csatlakozókkal szemben jelentősek:

• Sebesség : A csatlakoztatás és a leválasztás percek helyett másodperceket vesz igénybe, csökkentve a járművönkénti szervizidőt.
• Minimális hűtőközeg veszteség : Az önzáró szelep kialakítása megakadályozza a hűtőközeg kijutását a csatlakoztatási és leválasztási műveletek során.
• Nincs szükség szerszámokra : Kiküszöböli a csavarkulcsok vagy villáskulcsok szükségességét a szervizcsatlakozásnál, csökkentve a port sérülésének kockázatát.
• Kezelői biztonság : A lezárt csatlakozások megvédik a szakembereket a hűtőközeggel való közvetlen érintkezéstől, ami fagyási sérülést és szemsérülést okozhat.
• Szabályozási megfelelés : Számos környezetvédelmi szabályozás megköveteli a hűtőközeg visszanyerését a szervizelés során; a gyorscsatlakozók megkönnyítik és gyorsabbá teszik a helyreállítási eszközök csatlakoztatását, támogatva a megfelelőséget.

Hogyan működik az autóklíma gyorscsatlakozója

A gyorscsatlakozó működési elve a nyomógombos csatlakozás, húzás/kar-kioldás két belső visszacsapó szeleppel kombinált mechanizmus. Ennek a mechanizmusnak a megértése segít a technikusoknak a csatlakozók helyes használatában és elkerülni a gyakori hibákat.

Csatlakozási sorrend

1. Határozza meg a megfelelő szervizportot : Az alacsony nyomású (szívó) oldali csatlakozó és a nagynyomású (ürítési) oldalcsatlakozó különböző méretű, hogy megakadályozzák a keresztkapcsolatokat. Az alsó portok átmérője nagyobb, mint a felső portok.
2. Igazítsa a csatlakozót : Csúsztassa a gyorscsatlakozót a szervizport szerelvénye fölé, ügyelve arra, hogy egyenesen álljon, hogy elkerülje a keresztmenetet vagy a felcsavarodást.
3. Nyomja meg a bekapcsoláshoz : Nyomja előre határozottan a csatlakozótestet, amíg kattanást nem hall vagy nem érez. Ez a kattanás azt jelzi, hogy a zárógyűrű vagy a befogópatron bepattant a szervizport hornyába.
4. Szelep nyitás : Amikor a csatlakozó teljesen illeszkedik, a belső csap vagy működtető kinyitja a Schrader szelepet (szerviznyílás szelep), és ezzel egyidejűleg kinyitja a csatlakozó saját belső szelepét, lehetővé téve a hűtőközeg átáramlását.
5. Ellenőrizze az ülőhelyet : A csatlakozótest gyengéd megrántása megerősíti, hogy reteszelt. A megfelelően rögzített csatlakozó nem húzódik ki a kioldó mechanizmus működtetése nélkül.

Leválasztási sorrend

1. Zárja el a szervizszelepet az elosztó mérőműszerén vagy a töltőállomáson, hogy a tömlőt leválasztsa a rendszerről.
2. Aktiválja a kioldást : Nyomja meg a kioldógombot, csúsztassa el a kioldó gallért, vagy nyomja össze a kart (a csatlakozó kialakításától függően) a rögzítőhüvely visszahúzásához.
3. Húzd vissza : A csatlakozó kihúzásakor a belső szelepek mind a csatlakozón, mind a szerviznyíláson egyidejűleg záródnak, így a hűtőközeg a rendszerben megakad, és megakadályozza, hogy a légkörbe kerüljön.
4. Vizsgálja meg és fedje le : A szennyeződés elleni védelem érdekében a leválasztás után azonnal helyezze vissza a porvédő sapkát a szervizporton.

Az autóklíma gyorscsatlakozóinak típusai

Az autóipari klímaszervizhez szükséges gyorscsatlakozók többféle konfigurációban készülnek, hogy megfeleljenek a különböző rendszerterveknek, hűtőközeg-típusoknak és szervizberendezés-interfészeknek. A megfelelő típus kiválasztása elengedhetetlen a kompatibilitás és a biztonság szempontjából.

A hűtőközeg típusa és a port mérete szerint

A járműben használt hűtőközeg határozza meg a port méretét és a csatlakozó specifikációit. A nem megfelelő csatlakozótípus használatát a legtöbb esetben fizikailag megakadályozza a méretkülönbség, de a rendszertípus ismerete elengedhetetlen a szervizelés előtt:

• R-134a rendszerek : Az 1990-es évek eleje és a 2010-es évek közepe között gyártott járművek túlnyomó többsége R-134a hűtőközeget használ. Az alacsony oldali szervizportok a 1/4 hüvelykes SAE gyorscsatlakozó szerelvény; a magas oldali portok a 16 mm-es (vagy 3/8 hüvelykes SAE) gyorscsatlakozó .
• R-1234yf rendszerek : Az újabb járművek (jellemzően 2017-től sok piacon) R-1234yf-et, alacsony GWP-ű hűtőközeget használnak. A szervizportok szabadalmaztatott gyorscsatlakozási kialakítást használnak nem kompatibilis az R-134a csatlakozókkal , biztosítva, hogy a hűtőközeg-típusok ne legyenek keresztszennyeződések.
• R-12 örökölt rendszerek : Az R-12-t használó régebbi járművek (a Montreali Protokoll értelmében fokozatosan megszűnt) eltérő, nagyobb menetes csatlakozókkal rendelkeznek. Utólag beépíthető adapterek állnak rendelkezésre, amelyek lehetővé teszik a modern gyorscsatlakozók szervizelését ezeknek a rendszereknek az átalakítás után.
• CO2 (R-744) rendszerek : Az elektromos és hibrid járművekben megjelenő CO2 A/C rendszerek legfeljebb nyomáson működnek 130 bar (1885 psi) — jóval magasabb, mint a hagyományos rendszerek —, és erre az extrém körülményekre méretezett nagynyomású gyorscsatlakozókra van szükség.

A kioldási mechanizmus szerint

• Nyomógombos kioldás : Az oldalra szerelt gomb lenyomja a rögzítőcsapot, lehetővé téve a csatlakozó kihúzását. Egyszerű és gyors, a szokásos szerviztömlővégeken.
• Csúszó gallér kioldó : A csatlakozótestet körülvevő hüvely vissza van csúsztatva a tömlő felé a rögzítőhüvely kioldásához. Biztos fogást biztosít, és ellenáll a véletlen kioldásnak.
• Karral működtetett kioldó : A csatlakozó oldalán lévő fogantyú vagy kar egyidejűleg zárja a belső szelepet és oldja a zárat, így a leválasztás egy kézzel történik. Előnyös nagyfrekvenciás gyártósoros használatra.
• Csatlakozó stílusú (kétrészes) : Egy hím és nőstény fele, amely összepattan. Az anya fele tartósan felszerelhető a szerviztömlőre; az apa fele a jármű portján lévő adapterhez csatlakozik. Gyakori a hűtőközeg-visszanyerő állomás konfigurációkban.

Szolgáltatási alkalmazással

• Alacsony oldali (szívó) csatlakozók : Csatlakoztassa az alacsony nyomású szervizporthoz, amelyet általában vákuumvizsgálathoz, hűtőközeg-töltéshez és alacsony oldali nyomásfigyeléshez használnak.
• Magas oldali (kisülési) csatlakozók : Csatlakoztassa a nagynyomású csatlakozóhoz a magas oldali nyomás leolvasásához és a hűtőközeg visszanyeréséhez. Tipikusan maximum nyomásra kell besorolni 500 psi (34 bar) hagyományos hűtőközegekhez.
• Kétportos csatlakozókészletek : Illesztett párként eladó az alsó és felső oldali csatlakozásokhoz, kék (alsó oldal) és piros (magas oldal) színkóddal a keresztkapcsolat elkerülése érdekében.

Megértendő legfontosabb specifikációk

Az autóipari klímaszerviz gyorscsatlakozójának kiválasztásakor vagy értékelésekor a következő műszaki paraméterek határozzák meg az alkalmasságot és a biztonságot:

Anyagok és felépítés: Mitől lesz minőségi csatlakozó

A gyorscsatlakozók megbízhatósága az autóipari klímaszerviz zord körülményei között – magas nyomás, szélsőséges hőmérséklet, vegyi expozíció és gyakori használat – teljes mértékben az anyagválasztástól és a precíziós gyártástól függ.

Test és ház anyagok

Minőségi gyorscsatlakozók használata sárgaréz vagy kovácsolt alumíniumötvözet precíziós megmunkálású testek szűk tűréshatárig. A sárgaréz kiváló korrózióállóságot biztosít a hűtőközeg olajokkal és nedvességgel szemben; az alumínium előnyös, ha fontos a súlycsökkentés. A rozsdamentes acélt a legmagasabb korrózióállóságot igénylő alkalmazásokhoz vagy CO2 (R-744) nagynyomású rendszerekhez használják. Krómozást vagy nikkelezést gyakran alkalmaznak a felület tartósságának javítására és a galvanikus korrózió megelőzésére, amikor a csatlakozó különböző fémekkel érintkezik a jármű szervizportján.

Tömítés és O-gyűrű anyagok

A belső tömítések a legkritikusabb összetevők a hosszú távú szivárgási teljesítmény meghatározásában. A különböző hűtőközegekhez és kompresszorolajokhoz különböző tömítőanyagokra van szükség:

• NBR (nitril-butadién gumi) : Hagyományos tömítőanyag R-12 és régebbi ásványolaj-rendszerekhez. Nem ajánlott PAG-olaj-kompatibilitás miatt.
• HNBR (hidrogénezett NBR) : A legszélesebb körben használt tömítőanyag a modern autóipari klímacsatlakozókban. Kiváló kompatibilitás az R-134a és PAG kompresszorolajokkal, üzemi tartományban -40°C és 150°C között .
• EPDM : R-1234yf rendszerekhez és néhány vízbázisú vagy CO2 rendszerhez használatos. Kémiailag ellenáll a hűtőközegek szélesebb választékának, de nem kompatibilis az ásványolajjal.
• PTFE (politetrafluor-etilén) : Csúcskategóriás csatlakozókban lévő tartalék gyűrűkhöz és szelepülékekhez használják. Gyakorlatilag kémiailag inert és nagyon alacsony súrlódású tömítőfelületet biztosít.

Precíziós megmunkálás és légtömörség vizsgálat

Professzionális minőségű gyorscsatlakozók mennek keresztül precíziós CNC megmunkálás annak biztosítása érdekében, hogy az illeszkedő felületek, reteszelő hornyok és szelepülékek méretpontosak legyenek a tűréshatáron belül ±0,01 mm és ±0,05 mm között . Az összeszerelés után minden csatlakozót légtömörségi tesztnek vetnek alá – jellemzően héliumszivárgás-észlelést vagy nitrogénnyomás-tartási tesztet – annak ellenőrzésére, hogy az összeszerelt egység megfelel-e a megadott szivárgási aránynak, mielőtt elhagyná a gyárat. Ez a minőségi lépés különbözteti meg a több ezer szervizciklus után megbízhatóan tömítő csatlakozót az idő előtt szivárogni kezdődő csatlakozótól.

Gyakori alkalmazások az autóipari klímaszolgáltatásban

A gyorscsatlakozókat az autóklíma-karbantartási és -javítási feladatok teljes skálájában használják. Annak megértése, hogy mely műveletekhez melyik csatlakozótípus szükséges, segít a technikusoknak a megfelelő felszerelésben.

Hűtőközeg-feltöltés és -feltöltés

Ha egy légkondicionáló rendszer hűtőközeget veszített egy lassú szivárgás vagy rutinszerű karbantartás miatt, a rendszert fel kell tölteni a gyártó által megadott tömegre (általában 400-900 g hűtőközeg a jármű méretétől függően). Az alsó szervizporton található gyorscsatlakozó összeköti a hűtőközeg-palackból vagy töltőállomásból származó töltőtömlőt a rendszerrel. Az önzáró szelep gondoskodik arról, hogy levegő ne kerüljön a rendszerbe, és ne távozzon hűtőközeg a csatlakoztatás és leválasztás során.

Rendszernyomás tesztelése és szivárgásérzékelés

A felső és az alsó gyorscsatlakozók egyszerre vannak csatlakoztatva az elosztó-mérőkészlet csatlakoztatásához. A műszerek valós idejű rendszernyomást jelenítenek meg, amely lehetővé teszi a technikus számára, hogy diagnosztizálja az olyan problémákat, mint a túltöltés, az alultöltés, a kompresszor meghibásodása vagy a rendszer dugulása. A szivárgásvizsgálathoz néha nitrogént vezetnek be a szerviznyílásokon keresztül nyomáson 150-200 psi (10-14 bar) a szivárgások felderítésére a hűtőközeggel való újratöltés előtt.

Vákuumos evakuálás

Mielőtt bármilyen hűtőközeget töltene be a javításra felnyitott rendszerbe, a rendszert vákuumszivattyúval kell kiüríteni, hogy eltávolítsa az összes levegőt és nedvességet. Mindkét szervizporton található gyorscsatlakozók kötik össze a vákuumszivattyút a rendszerrel. Az evakuálási folyamat általában lehúzza a rendszert 500 mikron (0,5 Torr) vagy az alatti , az a szint, amelynél a maradék nedvesség környezeti hőmérsékleten elpárolog.

Hűtőközeg visszanyerése

A legtöbb országban a környezetvédelmi előírások megkövetelik, hogy a hűtőközeget visszanyerjék az A/C rendszer minden olyan javítása előtt, amely a hűtőkör megnyitásával jár. A visszanyerő gépek gyorscsatlakozókkal csatlakoznak mindkét szervizporthoz, és a hűtőközeget egy tanúsított visszanyerő hengerbe vonják ki. A gyorscsatlakozók minimálisra csökkentik a légkörbe kerülő hűtőközeg mennyiségét a csatlakoztatási és leválasztási műveletek során, támogatva a környezetvédelmi előírásokat.

Kompresszor olaj befecskendezése

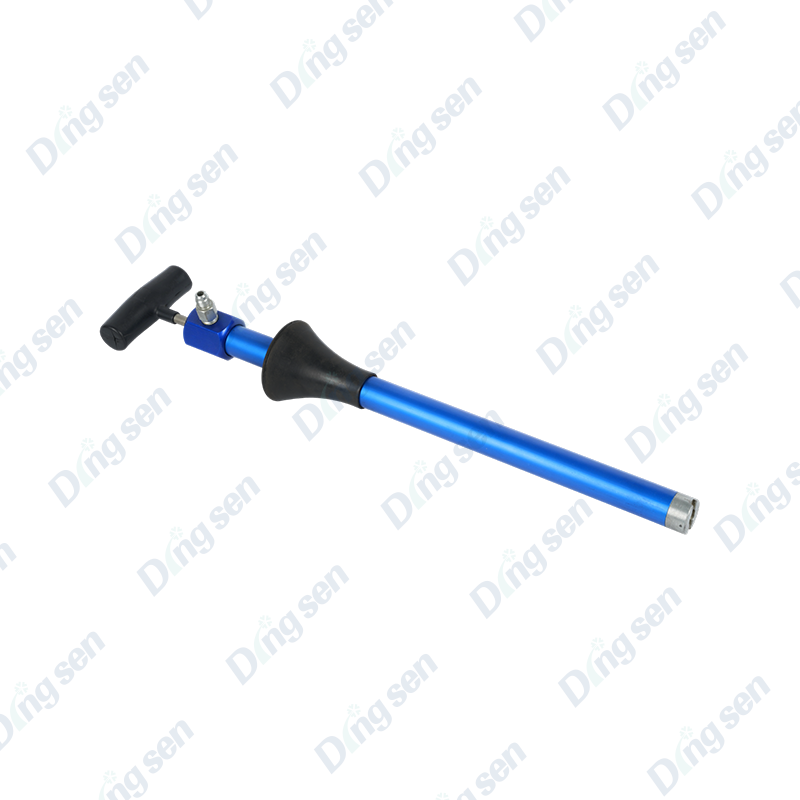

Nagyobb javítások, például kompresszorcsere vagy rendszeröblítés után a megfelelő mennyiségű kompresszor-kenőolaj (általában PAG olaj R-134a rendszerekhez or POE olaj R-1234yf rendszerekhez ) újra be kell vezetni. A speciális gyorscsatlakozó-adapterek lehetővé teszik, hogy az olajbefecskendezők csatlakozzanak a szervizportokhoz anélkül, hogy a rendszert a légkör felé nyitnák.

Kompatibilitás: A csatlakozó csatlakoztatása a járműhöz

Az autóklíma gyorscsatlakozóival való munkavégzés egyik legfontosabb gyakorlati szempontja a csatlakozó és a jármű szervizportjának kialakítása közötti kompatibilitás biztosítása. Noha a szabványosítás az évtizedek során javult, még mindig jelentős különbségek vannak a járműmárkák, a modellévek és a hűtőközeg-rendszerek között.

Megfelelő használat, karbantartás és tárolás

Még a legjobb minőségű gyorscsatlakozó is idő előtt meghibásodik, ha nem megfelelően használják vagy nem karbantartják. Ezen bevált gyakorlatok követése meghosszabbítja az élettartamot és biztosítja az egyenletes tömítési teljesítményt.

Használat közben

• Mindig ellenőrizze a hűtőközeg típusát csatlakozás előtt. Az R-134a csatlakozónak az R-1234yf porthoz való csatlakoztatását a portméret-különbségek fizikailag megakadályozzák, de a nem megfelelő adapterek használata a csatlakozás kényszerítésére keresztszennyezheti a hűtőközeget.
• Ne lépje túl a névleges üzemi nyomást . Ha a nagynyomású oldalon alacsony oldali csatlakozót próbálnak használni, az a reteszelő mechanizmus katasztrofális meghibásodását okozhatja.
• Soha ne válassza le nyomás alatt anélkül, hogy először elzárná az elosztó szelepét, és a megfelelő helyreállítási eljárással csökkentené a vezeték nyomását. A nagy nyomás alatti kényszerlekapcsolás sérülést és hűtőközeg-kibocsátást okozhat.
• Minden használat előtt ellenőrizze az O-gyűrűket . A repedt, deformálódott vagy ellapult O-gyűrűt azonnal ki kell cserélni. A legtöbb szabványos csatlakozóhoz csere O-gyűrűkészletek széles körben elérhetők.

Tisztítás és tárolás

• Minden használat után törölje le a csatlakozótestet és a port érintkező felületeit egy tiszta, száraz ruhával, hogy eltávolítsa az olajmaradványokat és a szennyeződéseket.
• Időnként vigyen fel kis mennyiségű hűtőközeg olajat az O-gyűrűkre, hogy azok rugalmasak maradjanak, és megakadályozzák a kiszáradást és a repedést.
• Tárolja a csatlakozókat porvédő sapkával a helyükön a port érintkező végén, hogy megelőzze a szelep és a tömítőfelületek szennyeződését.
• Száraz, mérsékelt hőmérsékletű környezetben tárolandó. A 60°C feletti hőmérsékleten történő hosszan tartó tárolás tönkreteheti az O-gyűrű elasztomerjeit.
• Cseréljen ki minden olyan csatlakozót, amely leesett a magasból, vagy a reteszelő mechanizmus ütési sérülésének jeleit mutatja, még akkor is, ha nem látható sérülés.

Jelek arra, hogy a gyorscsatlakozót cserélni kell

A csatlakozó kopásának vagy sérülésének korai jeleinek felismerése megakadályozza a hűtőközeg elvesztését, szennyeződését és az esetleges biztonsági eseményeket a szervizmunka során:

• Bekapcsolás vagy elengedés nehézségei : A nehezen felhelyezhető vagy kioldható csatlakozónak kopott rögzítőhüvelye, meggörbült rögzítőcsapjai vagy deformált teste lehet.
• Látható hűtőközeg-olaj-maradványok a csatlakozás körül : Az olajkövetés az egyik első jele a síró tömítésnek, még azelőtt, hogy mérhető nyomásveszteség lépne fel.
• A vákuum megtartásának elmulasztása : Ha az elosztócső mérőműszere azt mutatja, hogy a vákuum a vártnál gyorsabban csökken az evakuálás során, akkor előfordulhat, hogy a csatlakozó tömítései lehetővé teszik a levegő bejutását.
• Repedt vagy extrudált O-gyűrűk : A használat előtti ellenőrzés során látható, ezeket ki kell cserélni, mielőtt a csatlakozót újra üzembe helyezik.
• Korrózió vagy lyukasztás a testen : A felületi korrózió a szelepalkatrészek belső korrózióját jelezheti, ami veszélyezteti a tömítést és a szerkezeti integritást is.
