Hogyan ellenőrizhető, hogy az autóklíma gyorscsatlakozója megfelelően működik-e?

Annak ellenőrzésére, hogy a gyorscsatlakozó autóklímához megfelelően működik, ellenőrizze, hogy nincs-e rajta fizikai sérülés, győződjön meg arról, hogy a zárókapocs teljesen a helyén van, ellenőrizze, hogy nincs-e hűtőközeg-szivárgás, és ellenőrizze, hogy a csatlakozó megfelelően illeszkedik-e és kiold-e . Az autóipari váltóáramú rendszerek gyorscsatlakozói a felső és alsó hűtőközeg-vezetékeket a kompresszorhoz, a kondenzátorhoz és az elpárologtatóhoz kötik anélkül, hogy menetes szerelvényekre lenne szükség. A hibás csatlakozó hűtőközeg-veszteséget, váltóáramú rendszer meghibásodását vagy – súlyos esetekben – veszélyes nagynyomású hűtőközeg-kibocsátást okozhat. A legtöbb ellenőrzés elvégezhető alapvető eszközökkel, hűtőközeg-szivárgás-érzékelővel és elosztó-mérőkészlettel, és minden olyan esetben el kell végezni, amikor az AC rendszer csökkent hűtési teljesítményt, szokatlan zajokat vagy az olajszennyeződés látható jeleit mutatja a szerelvények közelében.

Hogyan működnek a váltóáramú gyorscsatlakozók, és hol hibásodnak meg

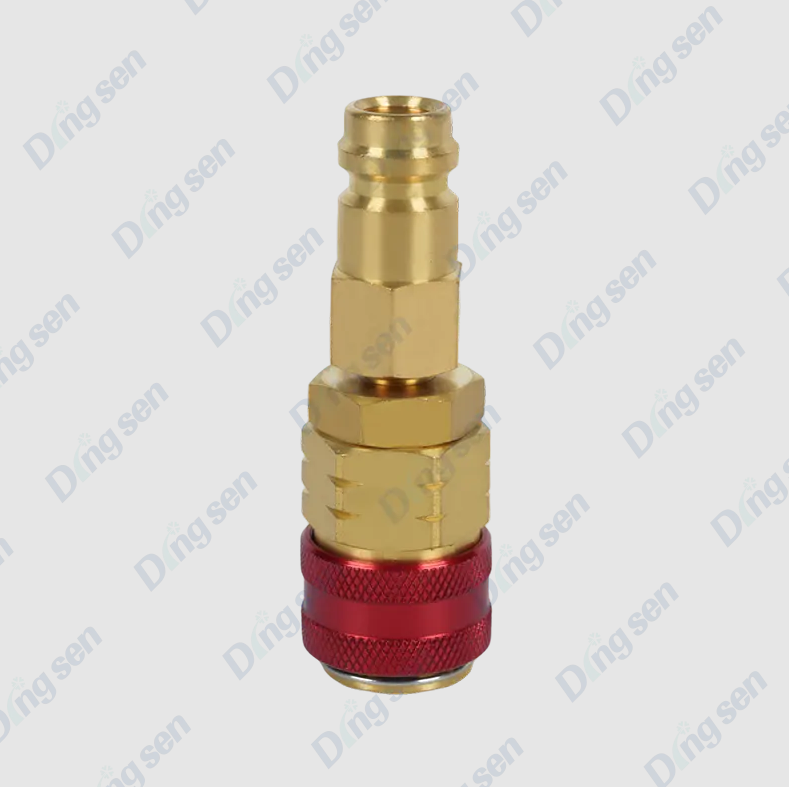

Az autóipari váltóáramú gyorscsatlakozók egy rugós belső szelepet és egy külső reteszelőgyűrűt vagy kapcsot használnak a hűtőközeg-vezetékek közötti tömített, nyomásnak megfelelő csatlakozás létrehozására. Amikor a csatlakozódugót benyomják a női testbe, lenyom egy belső Schrader típusú szelepet, lehetővé téve a hűtőközeg áramlását. A reteszelő klip egy horonyba pattan, hogy megakadályozza a nyomás alatti véletlen szétkapcsolást – jellemzően 15-30 bar a magas oldalon és 2-5 bar az alacsony oldalon szabványos R-134a vagy R-1234yf rendszerben.

A leggyakoribb hibapontok a következők:

• O-gyűrű tömítés károsodása – a belső O-gyűrű idővel megkeményedik, megreped vagy megduzzad, így a hűtőközeg átszivárog a tömítésen.
• A rögzítőkapocs sérülése vagy elvesztése – egy hiányzó, meghajlott vagy repedt kapocs lehetővé teszi a csatlakozó részleges kioldását rendszernyomás hatására.
• A test repedése vagy deformációja — fizikai behatás, túlfeszítés a telepítés során vagy a hosszú távú hőciklus megrepedhet a csatlakozótest.
• Belső szelephiba — előfordulhat, hogy a beragadt vagy korrodált belső szelep nem nyílik ki teljesen, ami korlátozza a hűtőközeg áramlását és csökkenti az AC teljesítményt még akkor is, ha a csatlakozó kívülről sértetlennek tűnik.
• Szennyeződés – a leválasztott szerelvényen keresztül bejutott szennyeződés, törmelék vagy nedvesség károsíthatja a szelepüléket és az O-gyűrű tömítőfelületeit.


Biztonsági óvintézkedések az AC gyorscsatlakozók ellenőrzése előtt

A váltakozó áramú hűtőközeg-rendszerek jelentős nyomás alatt működnek, és olyan vegyi anyagokat tartalmaznak, amelyek hirtelen felszabadulva fagyási sérülést, szemsérülést vagy fulladást okozhatnak. Mielőtt bármilyen ellenőrzést vagy gyakorlati tesztelést elkezdene, tartsa be a következő óvintézkedéseket:

• Viseljen védőszemüveget és szigetelt kesztyűt mindig, amikor túlnyomásos hűtőközeg-vezetékek közelében dolgozik.
• Soha ne húzza ki a gyorscsatlakozót, ha a rendszer nyomás alatt van . A csatlakozó eltávolítása előtt mindig gyűjtse vissza a hűtőközeget tanúsított visszanyerő berendezéssel.
• Dolgozzon a jól szellőző terület . A hűtőközeg gőzei nehezebbek a levegőnél, és a padló szintjén kiszorítják az oxigént.
• Hagyja, hogy a motor és az AC rendszer működjön legalább 15-20 percig hűtjük használat után, mielőtt a kompresszor vagy a kondenzátor közelében lévő csatlakozókat kezelné, ahol a hőmérséklet meghaladhatja a 80°C-ot.
• Jegyezze meg Az R-1234yf enyhén gyúlékony (A2L besorolás) . Tartsa távol a gyújtóforrásokat a munkaterülettől, amikor ellenőrzi az ezzel a hűtőközeggel töltött rendszereket.

Lépésről lépésre vizuális és fizikai ellenőrzés

Mielőtt bármilyen diagnosztikai műszert használna, kezdje el egy alapos vizuális és kézi ellenőrzéssel. Ez a lépés azonosítja a legtöbb nyilvánvaló csatlakozóhibát, és csatlakozónként kevesebb mint öt percet vesz igénybe.

Ellenőrizze, hogy nincs-e olajfolt a csatlakozó körül

A hűtőközeg-rendszerek PAG vagy POE olajat használnak a kompresszor kenésére. Ha a hűtőközeg a csatlakozó tömítésén túl szivárog, az magával viszi a kompresszorolajat, így a sötét, zsíros maradék vagy olajos film a csatlakozótest körül és a közeli tömlő- vagy csőfelületeken. Már egy érme méretű kis olajfolt is megbízhatóan jelzi a tömítési hibát. Ellenőrizze mind a csatlakozótestet, mind a környező tömlő és a konzol 10–15 cm-es sugarát.

Vizsgálja meg a zárókapcsot

• Erősítse meg a zárókapocs (rögzítőgyűrű) megvan és teljesen be van helyezve a csatlakozótest körüli hornyába. A megfelelően illeszkedő kapocsnak egy síkban kell lennie, vagy kissé büszkén kell állnia a csatlakozó felületére – nem ferdén, részben be van helyezve vagy hiányzik.
• keress repedések, deformáció vagy elszíneződés a klipben. A tartós hőhatásnak kitett műanyag kapcsok (gyakran a kompresszor közelében) törékennyé válnak, és még akkor is eltörhetnek, ha vizuálisan sértetlennek tűnnek.
• Finoman próbálja meg kézzel húzza szét a csatlakozót axiálisan a klip elengedése nélkül. Megfelelően lezárt csatlakozónak kell megjelennie nulla tengelyirányú mozgás . Bármilyen észrevehető résnyílás a kézi húzóerő hatására azt jelzi, hogy a kapocs nem illeszkedik megfelelően a reteszelő horonyba.

Vizsgálja meg a csatlakozótestet

• Vizsgálja meg a teljes külső felületet repedések, forgácsok vagy fehéres feszültségnyomok a műanyag testben. Különös figyelmet kell fordítani a közvetlenül a reteszelő horony mögötti területre, amely nyomás alatt a legnagyobb húzófeszültséget tapasztalja.
• Ellenőrizze a fém csatlakozókat korrózió, lyukasztás vagy menetkárosodás az ülőlapokon.
• Ellenőrizze a csatlakozót teljesen ülve — a dugós idomot addig a pontig kell beilleszteni, ahol a zárókapocs bepattan, és ne legyen látható rés a férfi és a női testfelület között. A nem teljesen behelyezett csatlakozó nagyon gyakori oka a lassú hűtőközeg-veszteségnek.

Hűtőközeg-szivárgás-észlelési módszerek

A szemrevételezés önmagában nem tudja megerősíteni, hogy a csatlakozó szivárgásmentes-e üzemi nyomás alatt. Használja az alábbi kimutatási módszerek közül egyet vagy többet a pecsét integritásának ellenőrzésére.

Elektronikus szivárgásérzékelő

Az elektronikus hűtőközeg-szivárgás-érzékelő a leggyorsabb és legérzékenyebb módszer a csatlakozók szivárgásának felderítésére. A fűtött dióda érzékelők akár alacsony hűtőközeg-koncentrációt is érzékelnek 5 ppm (parts per million) , jóval a bármely más, nem laboratóriumi módszerrel kimutatható küszöb alatt van. Működő váltóáramú rendszerrel és teljes nyomás alatt:

• Mozgassa lassan az érzékelő szondát a csatlakozó teljes kerületén, távolságra 5-10 mm a felszínről.
• Ellenőrizze a csatlakozó alatt – a hűtőközeg gőzei sűrűbbek a levegőnél, és a szivárgásforrás közelében lévő legalacsonyabb pontban gyűlnek össze.
• Hangos riasztás vagy villogó LED jelzi a hűtőközeg jelenlétét. Erősítse meg a alarm triggers at the connector body itself , nem egy közeli szerelvényből vagy tömlőcsatlakozásból, mielőtt megkötné, a csatlakozó a forrás.

UV fluoreszcens festék ellenőrzése

Sok autóipari váltóáramú rendszer előre fel van töltve UV fluoreszcens festékkel, vagy a festék befecskendezhető festékinjektorkészlettel. UV (fekete fény) lámpa alatt a kiszivárgott festék élénk sárga-zölden fluoreszkál, pontosan megjelölve a szivárgás helyét a csatlakozó felületén. Ez a módszer különösen hasznos annak megerősítése, hogy a csatlakozó melyik pontja szivárog — az O-gyűrű üléke, a karosszéria varrat vagy a rögzítőkapocs zóna.

Elosztócső nyomás megfigyelése

Csatlakoztasson egy gyűjtőcső mérőkészletet a szervizportokhoz, és rögzítse a rendszer nyomását kikapcsolt motor mellett, és a rendszer környezeti hőmérsékleten van. Általános referenciaként a megfelelően működő R-134a rendszerhez 21°C környezeti hőmérséklet , a statikus nyomásnak kb 5-6 bar magas és alacsony oldalon egyaránt . Ha a megfigyelt nyomás jelentősen ez alatt van, és a rendszert nemrégiben nem szervizelték, a hűtőközeg-veszteség szivárgó csatlakozón vagy a rendszer más részén keresztül jelenik meg. Figyelje a mérőműszert 5-10 perc — a csökkenő nyomásérték megerősíti az aktív szivárgást.

A csatlakozó bekapcsolásának és kioldási funkciójának tesztelése

Az a csatlakozó, amely fizikailag sértetlen, de nem kapcsolódik vagy oldódik ki megfelelően, vagy nem bírja a nyomást, vagy nehézségeket okoz a szervizelés során. Csak a rendszer nyomásmentesítése és a hűtőközeg visszanyerése után tesztelje a kapcsolódási és kioldási funkciót.

1. Tesztelje az elkötelezettséget — nyomja be a csatlakozót a női testbe, amíg nem érez vagy hall egy határozott kattanást a zárókapocsból. A kattintásnak pozitívnak és egyértelműnek kell lennie. A lágy, homályos rögzítés azt jelzi, hogy a klip nem illeszkedik a hornyába, ami azt jelenti, hogy a csatlakozó nem tartja meg megbízhatóan a rendszer nyomását.
2. Erősítse meg a teljes ülőhelyet — az elakadás után vizuálisan ellenőrizze, hogy a férfi illesztés egy síkban van-e a női test arcával, vagy enyhén be van süllyesztve abba. Bármilyen látható rés a két illeszkedő felület között azt jelzi, hogy a beillesztés nem teljes.
3. Tesztelje az axiális visszatartást — erős kézi húzóerőt kell kifejteni axiálisan a csatlakoztatott szerelvény mindkét oldalán. Nem szabad szétválni vagy elmozdulni miközben a klip be van kapcsolva. A mozgás kopott zárgeometriát jelez.
4. Teszt kiadás — működtesse a kioldószerszámot vagy nyomja le a kioldófüleket az adott csatlakozótípusnak megfelelően. A csatlakozónak simán és teljesen ki kell kapcsolódnia, mérsékelt kézi erővel. A kioldáshoz szükséges túlzott erő duzzadt O-gyűrűt, szennyeződést vagy deformált testfuratot jelezhet.
5. A szétszerelés után ellenőrizze az O-gyűrűt — szétválasztás után vizsgálja meg az O-gyűrűt a dugós csatlakozón, hogy nincs-e benne keményedés, repedés, lapos foltok vagy extrudálási sérülés. Egészséges O-gyűrűnek kell lennie rugalmas, egyenletesen kerek, felületi hibáktól mentes . Cseréljen ki minden olyan O-gyűrűt, amely nem felel meg az ellenőrzésnek, mielőtt újra összeszerelné.

Diagnosztikai összefoglaló: Tünetek, valószínű okok és intézkedések

Mikor érdemes kicserélni a váltóáramú gyorscsatlakozót szervizelés helyett

Egyes csatlakozóhibák az O-gyűrű cseréjével és a szerelvény visszahelyezésével megoldhatók. Másoknál a csatlakozó teljes cseréje szükséges. Cserélje ki a teljes csatlakozószerelvényt – nem csak az O-gyűrűt – a következő feltételek mellett:

• Bármilyen repedés a csatlakozó testén — a repedt műanyag vagy fém testek nem tudják biztonságosan tartani a hűtőközeg nyomását, ezért azonnal ki kell cserélni.
• Kopott vagy deformálódott záróhorony — ha a kapocs már nem kattan pozitívan, vagy a csatlakozódugó tengelyirányban elmozdul reteszelt állapotban, akkor a karosszéria geometriája túllépi a használhatósági határokat.
• Folyamatos szivárgás az O-gyűrű cseréje után — ha az új, megfelelő méretű O-gyűrű továbbra is szivárog, a csatlakozó furatán belüli tömítőfelület megsérült vagy korrodált, és nem tömít semmilyen O-gyűrűvel szemben.
• A csatlakozó kora 10 év vagy 150 000 km felett — a műanyag csatlakozótestek és a belső szeleprugók idővel a látható állapottól függetlenül romlanak. A nagy futásteljesítményű járművekben a nagyobb váltóáramú szervizek (kompresszor vagy elpárologtató csere) során történő proaktív cseréje költséghatékony megelőző karbantartás.

Mindig helyezzen be új, tiszta, rendszerkompatibilis PAG- vagy POE-olajjal megkent O-gyűrűket, amikor visszaszerel egy váltóáramú gyorscsatlakozót. Soha ne használjon újra olyan O-gyűrűt, amely rendszernyomás alatt volt , még akkor is, ha sértetlennek tűnik – az előző üléshez beállított kompresszió azt jelenti, hogy nem tömít olyan megbízhatóan, mint egy új gyűrű.
